M1T330 a výměna TTL obvodů

Tyto multimetry jsou pověstné svou nespolehlivostí - většinou selžou propojovací kabely mezi deskami a nebo FRB konektory. Často se však stává, že se multimetr při provozu jen tak zasekne. Na vině jsou zvláštně chovající se TTL obvody TESLA (TEchnika SLAbá). Pravděpodobně za to může rozdílná teplotní roztažnost křemíku a použitého materiálu na výrobu pouzder (po 40 letech). Při zahřátí pak můžou vzniknout různé studené spoje, případně přímo poškození čipu.

Vystřihané staré obvody

Rozhodnul jsem se tedy co nejvíce obvodů nahradil novými CMOS, řady HCT (TTL kompatibilní).
Staré TTL byly vyštípány kleštěmi a na jejich místo byly zapájeny obvody nové. Je to nejrychlejší a nejšetrnější metoda - vzhledem k tomu, že jinak to bez poškození PCB ani nejde (v tomto případě).

Nově zapájené obvody

Problém však nastal ve chvíli, kdy multimetr nechtěl fungovat s novými obvody a já hledal příčinu. Po prostudování schématu jsem na ni přišel - vyměnil jsem i obvody v kruhovém oscilátoru cca 400 Hz pro clockování klopných obvodů. Pravděpodobně vlivem rozdílných pracovních bodů tento oscilátor neběžel. Musel jsem tedy vrátit dva původní TTL obvody, a multimetr již začal fungovat korektně.

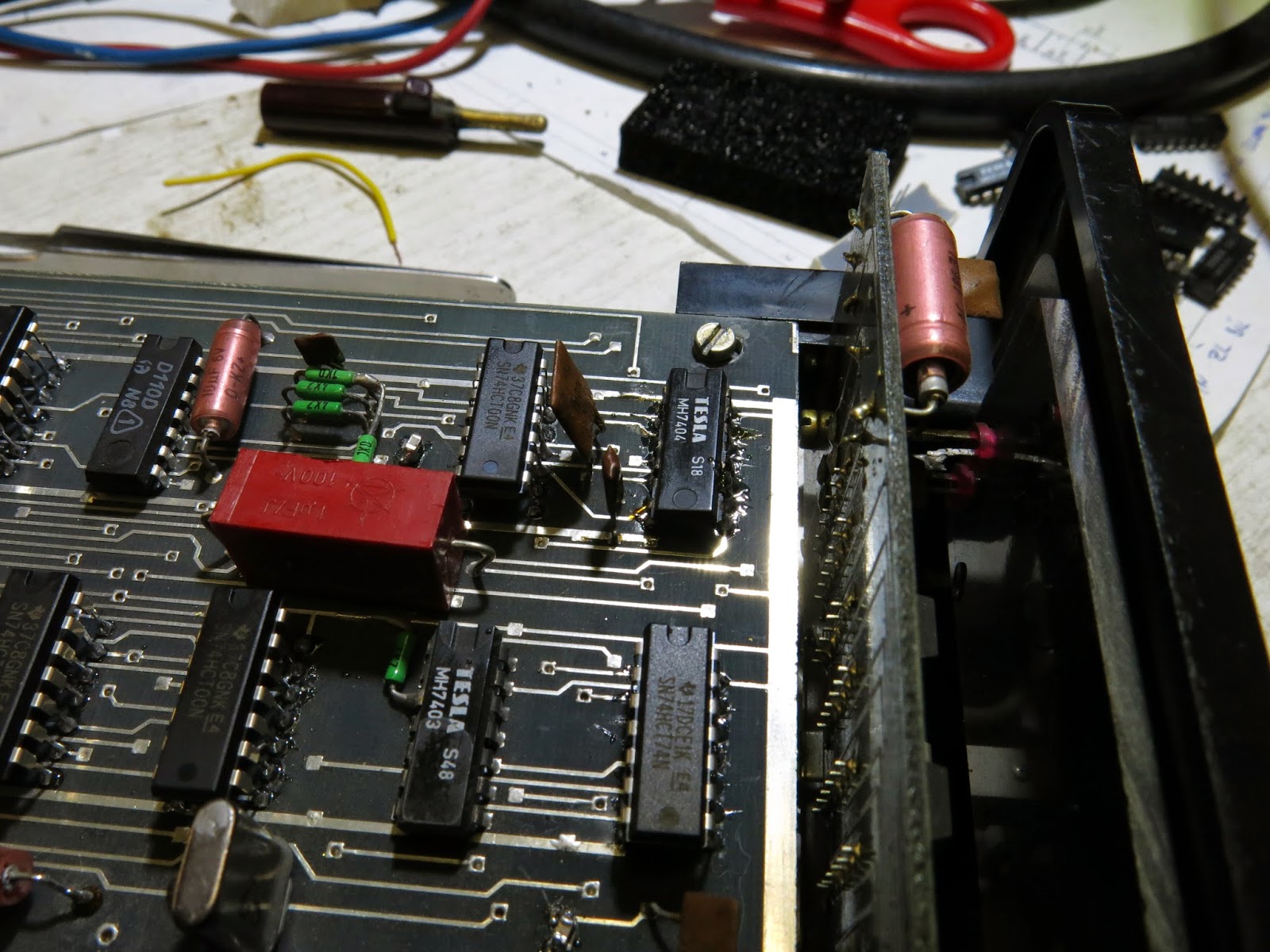

Kruhový oscilátor s TTL

Udělal jsem zátěžový test - multimetr nechal běžet a měřit asi dva dny v kuse - všechno v pořádku.
Znovu jsem jej ještě otevřel, abych mohl vyměnit zbylé obvody v analogové části - prakticky pouze budiče oddělovacích transformátorků. Bohužel se mi podařilo cínem kápnout mezi napájecí větve -45 V a +12 V, čehož jsem si samozřejmě všiml až po zapnutí multimetru, kdy nedokázal komunikovat s analogovou deskou.

Digitální část částečně osazena HCT

Ve výsledku se na kladnou napájecí větev dostalo asi -17 V, což stačilo ke zničení několika OZ a jednoho komparátoru (přepólování). Někdy až seženu náhradní součástky, tak to vyměním a voltmetr bude opět fungovat (i když jej bude třeba pravděpodobně i znovu nakalibrovat).
